Ступица колеса является одним из важнейших компонентов, обеспечивающих безопасность тяжелого грузовика. Она соединяет ось с колесами, воспринимает вес автомобиля, передает тяговый и тормозной крутящий момент, а также обеспечивает плавное вращение колес. Поскольку тяжелые грузовики эксплуатируются в условиях высоких нагрузок, на большие расстояния и при сложных дорожных условиях, ступицы колес должны обладать исключительной прочностью, долговечностью и точностью геометрических размеров.
1. Конструкция ступицы колеса тяжелого грузовика
Ступица колеса тяжелого грузовика — это центральный вращающийся элемент, установленный на цапфе оси. Она служит местом установки колесных подшипников, тормозных барабанов или дисков и колесных дисков, а также передает нагрузки от дороги на ось.
Типичная ступица колеса тяжелого грузовика состоит из следующих элементов:
Корпус ступицы

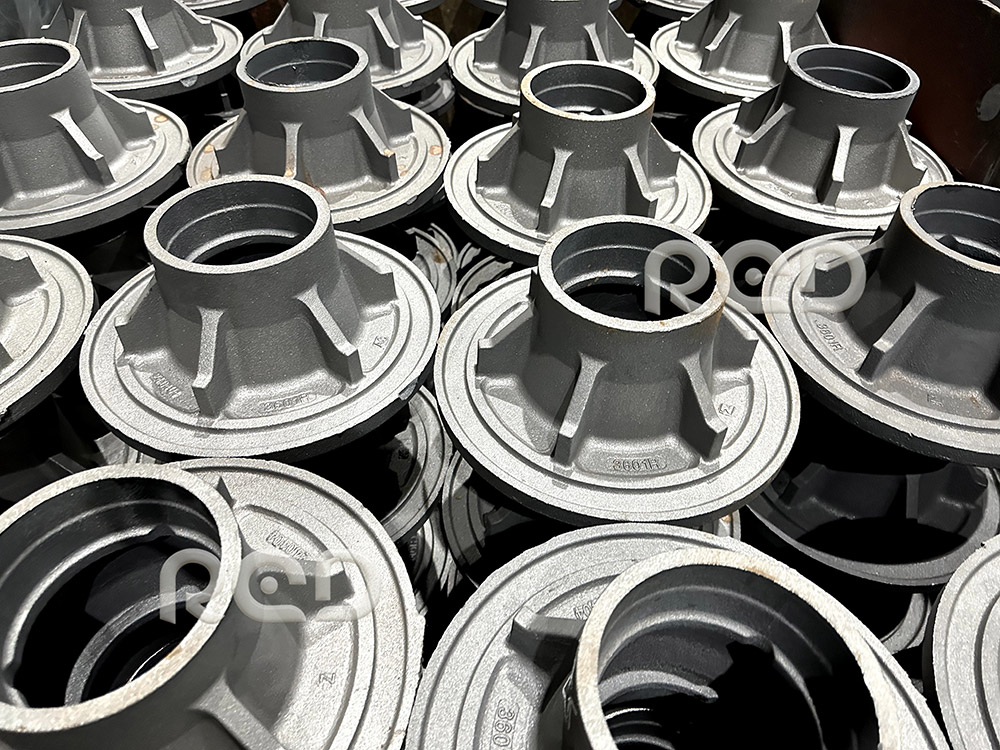

Корпус ступицы является основным конструктивным элементом узла ступицы и служит основанием для всех остальных деталей. Обычно он изготавливается из высокопрочного чугуна с шаровидным графитом (марки QT450-10).
Посадочные места подшипников
Посадочное место подшипника — это высокоточно обработанное отверстие внутри ступицы, в которое устанавливаются конические роликовые подшипники. Точность его обработки напрямую влияет на посадку подшипников, вращение колеса и общие эксплуатационные характеристики автомобиля.
Отверстия для колесных болтов
Отверстия для колесных болтов — это высокоточно обработанные отверстия, предназначенные для установки болтов, крепящих колесный диск к ступице.
Фланец крепления тормозного барабана
На тяжелых грузовиках, оснащенных барабанными тормозными системами, фланец крепления тормозного барабана служит монтажной поверхностью для самого барабана, который надежно фиксируется на ступице с помощью высокопрочных колесных шпилек и гаек.
Посадочное место сальника
Посадочное место сальника предназначено для установки уплотнения (сальника) ступицы, которое предотвращает утечку смазки и защищает систему подшипников от попадания воды, пыли, грязи и других загрязнений.
Фланец крепления колеса
Фланец крепления колеса — это поверхность, к которой крепится колесный диск. Он обеспечивает точное позиционирование и надежную фиксацию колеса с помощью колесных шпилек и гаек.
2. Функции ступицы колеса тяжелого грузовика
Ступица колеса выполняет ряд важных функций:
Восприятие нагрузки
Ступица выдерживает вес всего транспортного средства и передает динамические нагрузки от колеса на ось.
Позиционирование колеса
Она обеспечивает точное положение колеса и сохраняет соосность при вращении на высоких скоростях.
Передача крутящего момента
Через ступицу передается как крутящий момент от оси (при движении), так и тормозной момент от тормозного барабана.
Установка подшипников
В ступице размещаются конические роликовые подшипники, которые снижают трение, воспринимая при этом как радиальные, так и осевые нагрузки.
Интеграция с тормозной системой
На осях с барабанными тормозами тормозной барабан устанавливается непосредственно на ступицу.
3. Почему важно качество изготовления
Качественная ступица колеса обеспечивает:
1. Увеличенный срок службы подшипников
2. Повышенную устойчивость транспортного средства
3. Снижение затрат на техническое обслуживание
4. Повышенный уровень безопасности
5. Более высокую усталостную прочность
6. Снижение эксплуатационных расходов
Ступицы низкого качества могут привести к преждевременному выходу подшипников из строя, чрезмерному биению, вибрации колеса, утечке масла или даже к отсоединению колеса.
Ступица колеса тяжелого грузовика — это ключевой компонент, непосредственно влияющий на безопасность, долговечность и эксплуатационную эффективность транспортного средства.
Независимо от того, используется ли ступица на тягачах, прицепах, карьерных самосвалах или строительной технике, выбор изделий, прошедших строгий контроль качества, гарантирует более длительный срок службы, улучшенные эксплуатационные характеристики и снижение затрат на обслуживание.
